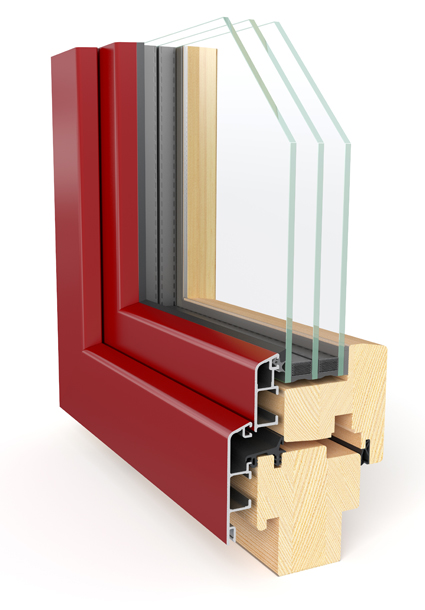

System E520 fv

• Bautiefe 68 (86mm) oder 78 (96mm)
• Wärmedämmung:
  - Uw-Wert = 1,0 W/m²K durch Standard-Dreifachverglasung
  - optional bis Uw = 0,87 W/m²K möglich
  - auch mit 2fach-Verglasung möglich

• hohe Beanspruchungen, geprüft:
  - Schlagregendichtheit Klasse bis 9A
  - Luftdurchlässigkeit Klasse 4
  - Windwiderstandsfähigkeit Klasse 4, Stulp A3

• Eckverbindung „Dietel-Flex-Connect“
• zwei bzw. drei Dichtungsebenen
• großvolumige, umlaufende Wasserkammer mit verdeckter Entwässerung
• Alu-Eckverbindung mechanisch verschraubt und verklebt; Befestigung der Aluprofile mit Klips- oder Drehhaltern, welche einen Dehnungsausgleich in alle Richtungen ermöglichen; Dampfdiffusion  und Glasfalzbelüftung

Im konventionellen Fensterbau dominierten bisher starr verleimte Eckverbindungen in Kombination mit einer Komplett-Farbgebung des Rahmens nach der Verleimung.

Durch feuchtigkeitsabhängige Maßschwankungen des Holzrahmens kann es bei den herkömmlichen Systemen zum Aufreißen der verleimten Eckverbindung kommen. Das ungeschützte Holz im Bereich der V-Fuge liegt dann offen und kann verwittern. Dieses Schadensprofil „Offene V-Fuge“ war Ansatzpunkt für die Entwicklung unserer Eckverbindung DIETEL Flex Connect.

Diese Verbindung vermeidet die grundlegenden Konstruktionsschwächen des herkömmlichen Fensterbaus auf folgende Weise:

•  Alle Teile des Fensters werden separat lackiert. Somit befindet sich auch im Stoßbereich der Einzelteile Farbe, wodurch die typische Verwitterung im V-Fugen-Bereich verhindert wird.
• Die gebrauchsmustergeschützte, teilelastische Eckverbindung DIETEL Flex Connect mit ihrem speziell abgestimmten Federelement, nimmt die Verformungsenergie des Holzes auf und presst die V-Fuge nach Austrocknung des Holzes wieder in ihre ursprüngliche Lage zusammen.
• Durch die systembedingt lösbare Eckverbindung kann außerdem die herkömmliche Glasleiste, und somit ein weitere Angriffspunkt für feuchtigkeitsbedingte Schäden, entfallen.

Vorteile auf einem Blick:

• permanent geschlossene V-Fuge
• komplette Oberflächenbehandlung innerhalb der Eckverbindung
• keine Fuge zwischen Glasleiste und Rahmen
• kein Aufgehen der Glasleistenecken
• einfacher Glaswechsel
